Límites de Atterberg en Viña del Mar: Caracterización de Suelos Finos en Ambiente Costero

Conocedores. Rigurosos. Eficientes.

CONOCER MÁS

Viña del Mar, asentada sobre terrazas marinas y depósitos fluviales, presenta suelos que van desde arcillas expansivas en los cerros hasta limos saturados cerca del estero Marga-Marga. Con una población que supera los 330 mil habitantes y edificaciones que deben resistir la amenaza sísmica latente del margen convergente, la caracterización precisa de los finos no es opcional. Los límites de Atterberg definen el comportamiento plástico del suelo al variar su humedad; en esta ciudad costera, donde la napa freática es alta en sectores bajos, identificar el límite líquido y plástico evita asentamientos diferenciales que comprometan estructuras. Para proyectos en laderas con pendientes superiores al 15 %, complementamos estos ensayos con un análisis de estabilidad de taludes que integra la cohesión no drenada del material fino.

El índice de plasticidad no es un número de laboratorio: es la firma mecánica del suelo fino y define si una arcilla se expandirá bajo tu losa.

Nuestras áreas de servicio

Enfoque y alcance del trabajo

En una obra reciente sobre la avenida Libertad, el corte del terreno reveló un estrato arcilloso de alta plasticidad que no estaba reportado en el estudio preliminar. Tomamos muestras inalteradas y las llevamos al laboratorio para correr la copa de Casagrande y el rolado manual según NCh1508. El límite líquido dio 62 % y el índice de plasticidad superó los 30 puntos. Con esos números, el ingeniero calculista ajustó la capacidad de soporte y mandó un sello de fundación más profundo. Si la constructora hubiera confiado solo en la granulometría, el edificio estaría fisurándose hoy. En Viña del Mar, los suelos del plan y de los cerros no se comportan igual; un limo eólico de Reñaca responde distinto que la arcilla residual del Cerro Castillo. Por eso nuestro protocolo incluye siempre el secado al horno, el amasado con espátula y el ensayo de límite de contracción cuando el material lo pide.

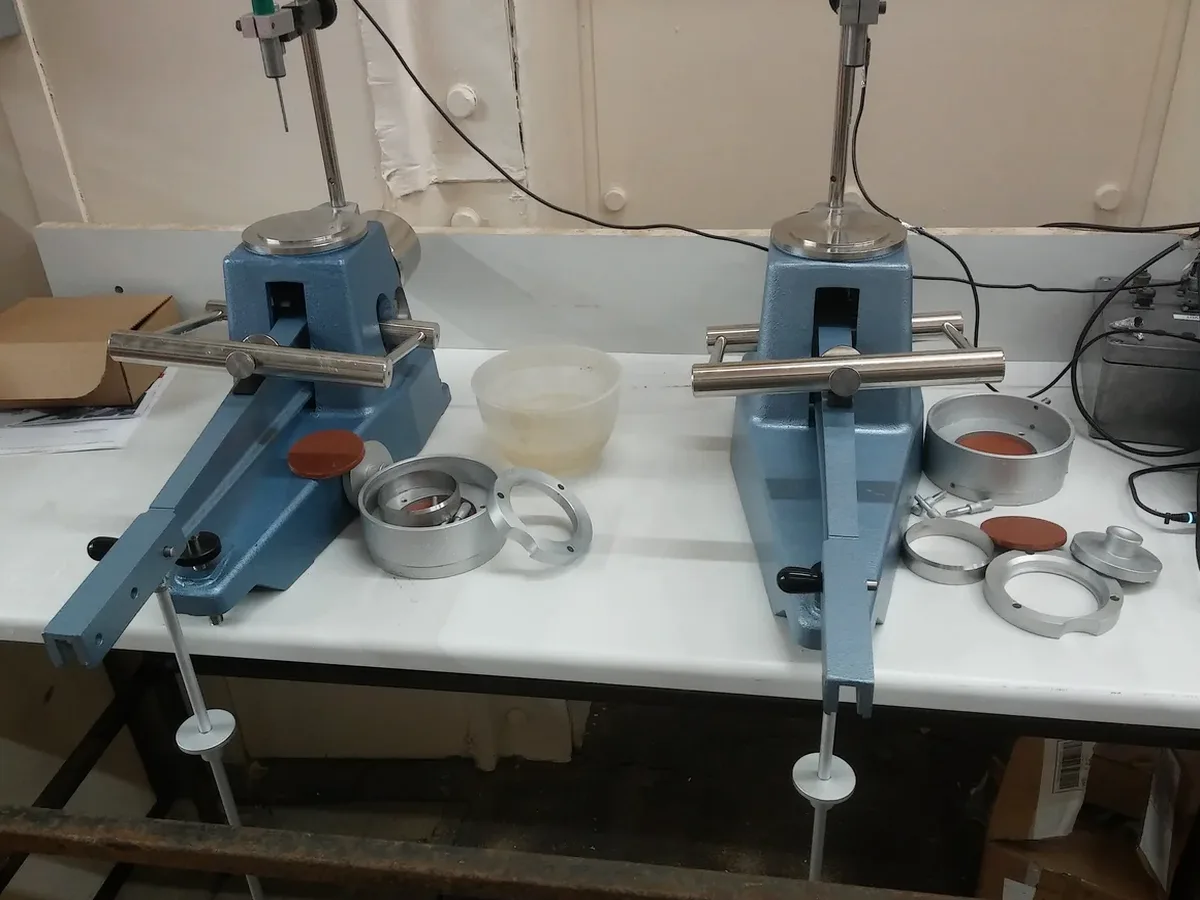

Límites de Atterberg en Viña del Mar: Caracterización de Suelos Finos en Ambiente Costero
Imagen técnica — Viña del Mar

Contexto geotécnico local

El error más repetido en Viña del Mar es clasificar un suelo fino solo con la granulometría y omitir los límites de Atterberg. Una arcilla limosa y un limo arcilloso pasan la malla #200 sin distinción, pero su respuesta al agua es opuesta. En un condominio de Reñaca Alto vimos losas fisuradas a los dos años porque el estudio original reportó "limo inorgánico" sin medir plasticidad; en realidad era una arcilla de alta expansividad que con las lluvias invernales levantó las fundaciones. Reparar ese daño costó diez veces más que el ensayo omitido. Además, la norma NCh433 exige conocer el tipo de suelo para el espectro sísmico de diseño; si el informe de mecánica de suelos no trae el IP, el análisis modal espectral parte con un dato incompleto.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

WhatsApp directo: +56 9 7709 2993

La forma más rápida de cotizar

Email: info@sondajespt.com

Normativa aplicable

NCh1508 Of.79 – Determinación de los límites líquido y plástico de los suelos, NCh433 Of.2012 – Diseño sísmico de edificios, clasificación de suelos por Vs30 e IP, NCh2369 Of.2003 – Diseño sísmico de estructuras industriales, Manual de Carreteras, Vol. 3 – Instrucciones para ensayos de suelos, Dirección de Vialidad

Parámetros técnicos

ParámetroValor típico
Límite líquido (LL)Determinación con copa de Casagrande, NCh1508 Of.79
Límite plástico (LP)Rolado manual sobre placa de vidrio, 3 mm de diámetro
Índice de plasticidad (IP)IP = LL - LP
Límite de contracción (LC)Ensayo con mercurio o parafina, según requerimiento
Carta de plasticidadClasificación USCS: CL, CH, ML, MH
Precisión del ensayoIncertidumbre ±2 % en LL, control con patrón de referencia

Preguntas comunes

¿Para qué tipo de suelos se aplican los límites de Atterberg?

Se aplican a suelos finos que pasan la malla #40 (0,425 mm): arcillas, limos y mezclas de ambos. En Viña del Mar los encontramos en terrazas marinas, depósitos fluviales del Marga-Marga y suelos residuales de los cerros. Si el material tiene más de 50 % de arena, el ensayo pierde representatividad.

¿Cuánto demora el ensayo y qué muestras necesitan?

El ensayo se completa en 24 a 48 horas hábiles desde que la muestra ingresa al laboratorio. Necesitamos al menos 500 gramos de material fino, almacenado en bolsa hermética para conservar la humedad natural. Si la muestra proviene de un sondaje SPT, la tomamos del tubo partido.

¿Entregan la carta de plasticidad con la clasificación del suelo?

Sí, todo informe incluye la carta de plasticidad de Casagrande con la ubicación de la muestra, la línea A y la línea U. Esto permite clasificar el suelo como CL, CH, ML o MH según USCS, que es el sistema que exigen las normativas chilenas NCh433 y NCh1508 para el diseño sísmico.

¿Cuál es el precio del ensayo de límites de Atterberg?

El ensayo de límites de Atterberg tiene un costo que varía entre $28.000 y $44.000 pesos chilenos, dependiendo de si se requiere solo el par LL+LP o también el límite de contracción y la humedad natural. El valor incluye el informe firmado por ingeniero geotécnico.

Ubicación y área de servicio

Atendemos proyectos en Viña del Mar y alrededores.
