Diseño Geotécnico de Excavaciones Profundas en Viña del Mar

Conocedores. Rigurosos. Eficientes.

CONOCER MÁS

En Viña del Mar, donde más de 330 mil personas habitan una estrecha franja entre el océano y la cordillera de la Costa, la verticalidad se ha vuelto inevitable. La presión inmobiliaria sobre los sectores planos empuja las obras hacia las laderas y obliga a resolver sótanos cada vez más profundos en terrenos con memoria sísmica. El terremoto de 2010 —y antes el de 1985— dejó claro que una excavación mal contenida en las terrazas marinas de la ciudad puede colapsar por licuefacción diferencial o por empuje hidrostático en napas colgadas. Abordar un estudio de estabilidad de taludes antes del primer movimiento de tierra no es una formalidad administrativa: es la única forma de anticipar cómo se comportará la arena limosa cementada del plan viñamarino cuando se le quita confinamiento lateral durante 15 o 20 metros de profundidad.

Una excavación profunda en Viña del Mar sin modelación acoplada fluido-mecánica es un riesgo que ninguna póliza de seguro cubre después del sismo de diseño.

Nuestras áreas de servicio

Enfoque y alcance del trabajo

El crecimiento de Viña del Mar como balneario de elite a inicios del siglo XX definió un patrón urbano que hoy choca con la geología local. Las edificaciones patrimoniales de Cerro Castillo conviven con torres modernas que excavan la Formación Confluencia, una unidad sedimentaria con lentes de ceniza volcánica y paleocanales que actúan como acuíferos erráticos. Nuestro equipo de ingeniería modela cada fase de excavación con elementos finitos (MEF) incorporando la curva de retención suelo-agua característica de estos materiales, que rara vez aparece en los manuales genéricos. Aplicamos la NCh1508 para los empujes de suelo y la NCh433 Of.2012 para las combinaciones de carga sísmica, pero el verdadero valor está en calibrar esos modelos con ensayos triaxiales CIU sobre muestras inalteradas extraídas del mismo predio. La experiencia regional indica que los parámetros de resistencia al corte pueden variar 40 % entre el sector de Reñaca, con arenas eólicas más limpias, y el centro de Viña, donde predominan arcillas de alta plasticidad en los niveles inferiores.

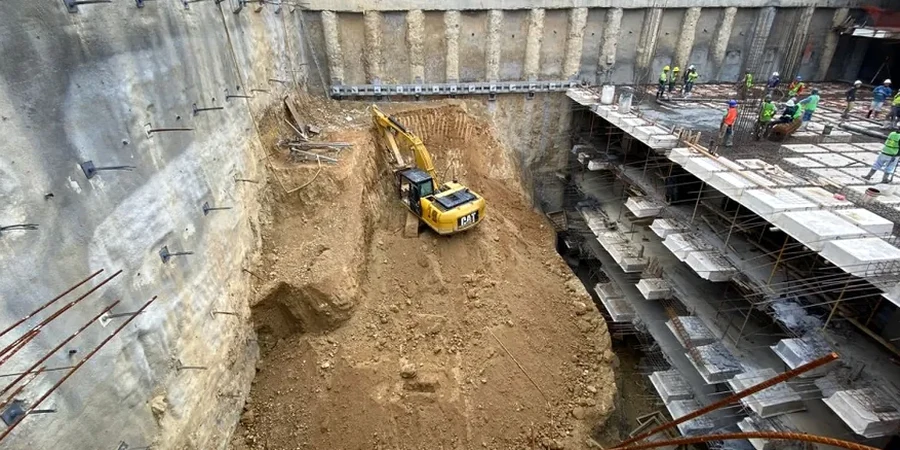

Diseño Geotécnico de Excavaciones Profundas en Viña del Mar
Imagen técnica — Viña del Mar

Contexto geotécnico local

Comparar una excavación en Reñaca con una en el sector de Chorrillos ilustra por qué Viña del Mar exige diseños a medida. En Reñaca, las dunas consolidadas ofrecen buena capacidad de soporte pero colapsan por saturación si un sistema de drenaje mal dimensionado concentra el flujo subterráneo tras el muro pantalla. En Chorrillos, los suelos residuales de roca granítica presentan bloques erráticos que desvían las perforaciones de los anclajes y generan concentraciones de tensión imprevistas. El riesgo más subestimado en toda la comuna es la presencia de napas freáticas estacionales que ascienden hasta 4 metros entre julio y septiembre, transformando una excavación estable en un problema de subpresión que levanta la losa de fondo. La NCh3171 establece los requisitos para el diseño de entibaciones, pero solo un plan de instrumentación con inclinómetros y piezómetros, leído en tiempo real, permite ajustar las fases de excavación sin depender de supuestos que la geología local ya desmintió en más de una obra.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

WhatsApp directo: +56 9 7709 2993

La forma más rápida de cotizar

Email: info@sondajespt.com

Normativa aplicable

NCh433 Of.2012 — Diseño sísmico de edificios, NCh1508 — Empuje de suelos sobre estructuras de contención, NCh2369 — Diseño sísmico de estructuras industriales, NCh3171 — Diseño de excavaciones y entibaciones

Parámetros técnicos

ParámetroValor típico
Profundidad máxima analizadaHasta 35 m bajo nivel de terreno natural
Módulo de deformación del suelo (E)Determinado por retroanálisis con MEF
Coeficiente sísmico horizontal (kh)Según NCh433 y microzonificación local
Factor de seguridad mínimo al deslizamiento1.5 (estático) / 1.1 (sísmico pseudoestático)
Sistema de entibación modeladoMuro pantalla, pilotes secantes y soil nailing
Control de asentamientos vecinosLímite de distorsión angular < 1/500
Normativa de referencia para diseñoNCh1508, NCh433, NCh2369, NCh3171

Preguntas comunes

¿Qué diferencia el diseño de una excavación en Viña del Mar respecto a Santiago?

La principal diferencia es la geología de terrazas marinas y la proximidad al océano. En Viña del Mar encontramos suelos con mayor contenido de sales y lentes de ceniza volcánica que alteran la resistencia al corte cuando se saturan. Además, la napa freática suele estar más alta y fluctuar con las mareas en los sectores cercanos al borde costero, lo que obliga a diseñar sistemas de drenaje mucho más robustos que los típicos de la cuenca de Santiago.

¿Cuánto cuesta el diseño geotécnico de una excavación profunda en Viña del Mar?

Los honorarios por el diseño geotécnico completo, incluyendo campaña de ensayos, modelación numérica y planos de entibación, se sitúan entre $1.137.000 y $4.065.000 dependiendo de la profundidad de la excavación, la complejidad de la estratigrafía y la cantidad de fases constructivas que se deban simular.

¿Qué ensayos de suelo son imprescindibles antes de diseñar una excavación profunda?

Como mínimo se requieren ensayos SPT o CPT para definir la estratigrafía, ensayos triaxiales CIU para los parámetros de resistencia efectiva, ensayos de consolidación para predecir asentamientos y pruebas de permeabilidad de campo si se anticipa la necesidad de deprimir napas. En Viña del Mar recomendamos incluir mediciones de succión matricial en los estratos no saturados superficiales, porque controlan la estabilidad de los taludes durante la fase de excavación inicial.

¿Cómo se consideran los sismos en el diseño de una entibación?

Aplicamos el método pseudoestático de la NCh433, que convierte la acción sísmica en fuerzas horizontales equivalentes. El coeficiente sísmico se ajusta según la microzonificación de la comuna, el tipo de suelo y la importancia del edificio. Para excavaciones de más de 15 metros, complementamos el análisis pseudoestático con una modelación dinámica simplificada que verifica que no haya amplificación resonante entre el período natural del sistema de entibación y el período predominante del suelo local.
